Set de baza pentru instalarea standard a rigolei liniare de dus, Hansgrohe uBox universal

Set de baza pentru instalarea standard a rigolei liniare de dus, Hansgrohe uBox universal

Realizează un sistem sigur și eficient de evacuare pentru zona de duș cu setul de bază Hansgrohe uBox universal, conceput pentru instalarea standard a rigolelor liniare compatibile.

Produsul se montează în pardoseală și formează partea tehnică ascunsă a sistemului de evacuare. Ulterior, acesta se completează cu un set de finisare Hansgrohe RainDrain compatibil, ales în funcție de lungime, design, poziția montajului și finisajul dorit.

Setul de bază uBox universal este compatibil cu seturile de finisare din colecțiile:

• Hansgrohe RainDrain Flex;
• Hansgrohe RainDrain Match;
• Hansgrohe RainDrain Rock;
• Hansgrohe RainDrain Original.

Sistemul poate fi utilizat pentru instalarea rigolei lângă perete sau liber în pardoseală, în funcție de modelul setului de finisare ales.

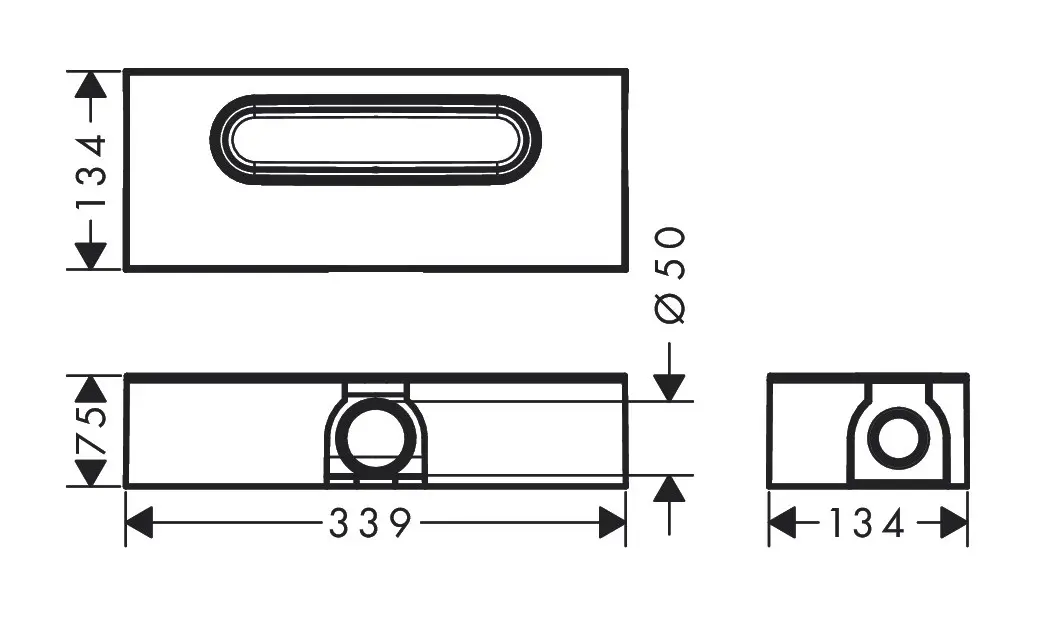

Modelul este destinat instalării standard și este prevăzut cu ieșire orizontală pentru evacuare. Racordul are diametrul DN50, iar conectarea poate fi realizată pe trei laturi, oferind mai multă flexibilitate în poziționarea conductei de evacuare.

Înălțimea minimă constructivă a setului de bază este de 75 mm. Înălțimea totală a sistemului poate varia însă în funcție de setul de finisare, grosimea pardoselii și configurația montajului.

Setul include un sifon cu gardă de apă de 50 mm, conceput pentru blocarea mirosurilor provenite din instalația de canalizare.

Sifonul poate fi îndepărtat pentru curățare chiar și după instalarea sistemului în pardoseală. Astfel, firele de păr, depunerile și alte impurități pot fi îndepărtate mai ușor, fără intervenții complicate asupra rigolei.

Cu sifonul standard inclus, sistemul asigură o capacitate de evacuare de până la 42 l/min. În configurația cu tehnologia Hansgrohe Dryphon, capacitatea de evacuare poate ajunge până la 60 l/min. Dryphon utilizează un sistem mecanic fără gardă permanentă de apă și trebuie să fie inclus sau ales în funcție de setul de finisare utilizat.

Pentru dimensionarea corectă a sistemului, compară debitul maxim al dușului cu capacitatea de evacuare a rigolei complete.

Setul uBox universal este prevăzut cu o membrană de etanșare montată din fabrică. Aceasta facilitează integrarea produsului în sistemul de hidroizolație al pardoselii și reduce riscul infiltrării apei în șapă sau în structura suport.

Membrana este concepută pentru realizarea unei conexiuni sigure între corpul de bază și hidroizolația zonei de duș. Montajul trebuie realizat conform instrucțiunilor Hansgrohe și cerințelor sistemului de etanșare folosit în proiect.

Înălțimea corpului de bază poate fi adaptată cu ajutorul plăcilor din material expandat incluse. Sistemul cuprinde două plăci de 20 mm și o placă de 10 mm, care permit ajustarea poziției în funcție de grosimea șapei și nivelul pardoselii. Fixarea pe suport se realizează cu ajutorul consolei de montaj, contribuind la stabilitatea corpului de bază în timpul lucrărilor.

Hansgrohe uBox universal poate fi utilizat atât în proiectele noi, cât și în renovarea băilor existente, cu condiția existenței unei înălțimi suficiente pentru montarea corpului, realizarea pantei și conectarea la conducta de evacuare. Produsul permite și instalarea cu măsuri de izolare fonică, atunci când sistemul de pardoseală și accesoriile de montaj sunt configurate corespunzător.

Specificații tehnice:

• Brand: Hansgrohe
• Colecție: uBox universal
• Tip produs: set de bază pentru rigolă liniară de duș
• Tip instalare: standard
• Poziție evacuare: orizontală
• Diametru racord: DN50
• Posibilități de conectare: trei laturi
• Înălțime minimă constructivă: 75 mm
• Înălțime gardă de apă: 50 mm
• Capacitate evacuare cu sifon: până la 42 l/min
• Capacitate evacuare cu Dryphon: până la 60 l/min
• Sifon detașabil: da
• Membrană de etanșare preasamblată: da
• Reglare pe înălțime: da
• Montaj lângă perete: da
• Montaj liber în pardoseală: da
• Potrivit pentru izolare fonică: da
• Utilizare: construcții noi și renovări
• Standard de verificare: DIN EN 1253-3
• Garanție producător: 5 ani.

Conținutul pachetului:

• corp de bază uBox universal;
• sifon;
• membrană de etanșare preasamblată;
• plăci pentru reglarea înălțimii;
• capac de protecție pentru șapă;
• materiale de montaj;
• instrucțiuni de instalare.
